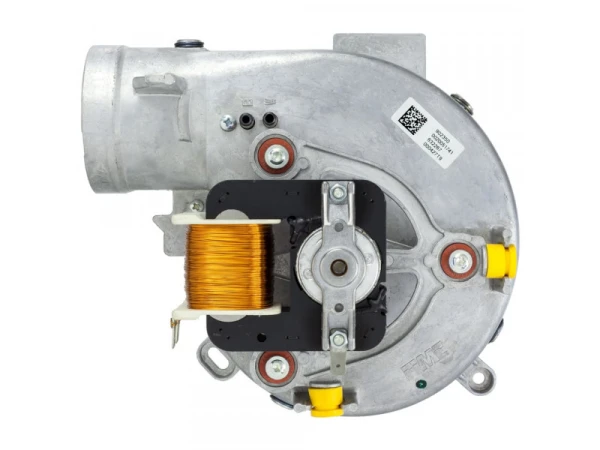

Турбина для котлов Vaillant 0020020010 (60W, 230V, 50Hz)

Турбина для котлов Vaillant 0020020010 (60W, 230V, 50Hz)

Нажмите на изображение для увеличения

Артикул: 0020020010

Турбина для котлов Vaillant 0020020010 (60W, 230V, 50Hz)

Категория:

Описание

Техническое описание турбины для котлов Vaillant 0020020010

Турбина (вентилятор) является ключевым компонентом в газовых котлах Vaillant с закрытой камерой сгорания. Ее основная задача — обеспечение непрерывного процесса горения путем подачи необходимого количества воздуха к горелке и эффективного отвода продуктов сгорания в атмосферу.

Принцип работы и конструкция:

Размещение: Вентилятор установлен в потоке отходящих газов котла.
Система контроля тяги: В конструкцию интегрирована трубка Пито, которая измеряет разницу давлений. К ней подключена силиконовая трубка, соединенная с реле давления. Вторая силиконовая трубка размещается перед трубкой Пито.
Измерение расхода воздуха: Разница давлений, создаваемая вентилятором и измеряемая трубкой Пито, напрямую зависит от расхода воздуха. Эта разница является показателем количества воздуха, поступающего для сжигания газа.
Безопасность: При запуске котла система проверяет достаточную разность давлений. Если она ниже установленного порога, реле давления воздуха не срабатывает, и плата управления блокирует подачу газа, предотвращая запуск котла.
Аварийное отключение: В случае недостаточной подачи воздуха во время работы котла, разность давлений падает, контакты реле давления размыкаются, и подача газа немедленно прекращается.

Важные особенности и модификации:

Трубка Вентури: На выходе турбины расположена трубка Вентури с дросселирующей шайбой. Диаметр шайбы подбирается в зависимости от номинальной мощности котла. При замене турбины или трубки Пито необходимо убедиться в правильном подборе детали. При замене аналогичного вентилятора дросселирующая шайба переставляется со старого устройства.
Модернизация с 2003 года: Начиная с апреля 2003 года, конструкция вентилятора и сборника дымовых газов для котлов TurboMAX (20, 24, 28 кВт) была изменена. Некоторые компоненты были удалены, и аппараты получили обозначение R2. Детали исполнения R2 и предыдущих версий несовместимы.

Технические характеристики:

Мощность: 60W
Напряжение: 230V
Частота: 50Hz
Тип подшипника: Втулка качения

Комплектация:

Вентилятор
Картонная упаковка
Трубки Вентури

Примечание: Универсальный монтажный комплект для конкретной мощности котла не входит в комплект поставки вентилятора.

Совместимость с моделями котлов Vaillant:

TurboTec (12 - 28 кВт): Все модели
Turbomax (с 2003 года):

Turbomax Pro 24-28 E: VUW 242-3, VUW 242/2-3,R2,R3, VUW 242/2-3, VUW 282-3, VUW 282/2-3, VUW 282/2-3 R2,R3
Turbomax Plus 24-36 E: VUW 242-5, VUW 242/2-5, VUW 242/2-5,R2,R3, VUW 282-5, VUW 282/2-5, VUW 282/2-5 R2,R3

Turbotec Pro|Plus:

VU 112/3-5, VU 122/3-5, VU 202/3-5, VU 242/3-5, VU 282/3-5
VUW INT 242/2-3, VUW 182/3-3 M, VUW 182/3-3 M R1, VUW 202/3-3,R1
