Система управления Buderus Logamatic 4321 (7747311679) для промышленных котлов

Система управления Buderus Logamatic 4321 (7747311679) для промышленных котлов

Нажмите на изображение для увеличения

Артикул: 7747311679

Система управления Buderus Logamatic 4321 (7747311679) для промышленных котлов

Категория:

Описание

Техническое описание системы управления Buderus Logamatic 4321 (7747311679)

Система управления Buderus Logamatic 4321 (артикул 7747311679) представляет собой модульную цифровую систему управления, предназначенную для установки на котлах средней и большой мощности. Она идеально подходит для:

Управления низкотемпературными конденсационными котлами.
Оптимизации работы отопительных систем с одним котлом.

Базовая комплектация системы включает:

Модуль-контроллер CM431: Основной управляющий элемент системы.
Центральный модуль ZM434: Обеспечивает взаимодействие между компонентами.
Пульт управления MEC2: Интуитивно понятный интерфейс для ввода, опроса и индикации всех параметров системы. Может использоваться как для дистанционного управления в помещении, так и для установки непосредственно в систему управления. Оснащен встроенным датчиком комнатной температуры и приемником радиосигналов.
Приборы безопасности: Соответствуют стандартам DIN для обеспечения надежной и безопасной работы.
Регулируемый предохранительный ограничитель температуры STB: Настраивается до 120°С для защиты от перегрева.
Регулятор температуры котловой воды TR: Позволяет установить желаемую температуру котловой воды до 105°С.
Модуль блока питания NM482: Обеспечивает питание всех компонентов системы.
Модуль шины BM492: Для подключения к общей системе управления.

Конструктивные особенности и функциональность:

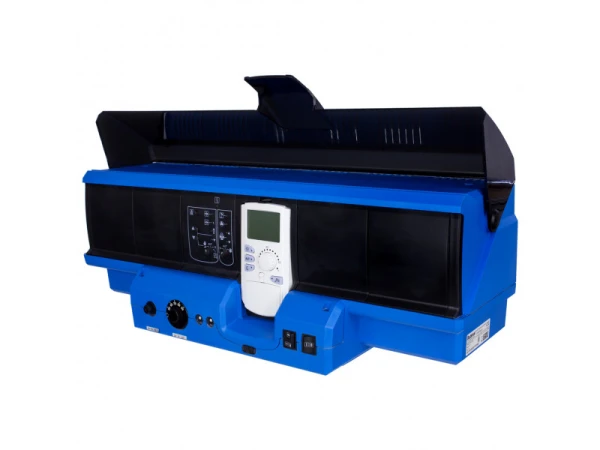

Все функциональные модули и цифровой пульт управления размещены в прочном пластмассовом корпусе с удобной откидной крышкой. Система отличается продуманным дизайном и удобством использования:

Кнопка контроля дымовых газов: Для оперативной проверки состояния дымохода.
Переключатель котлового контура: Для управления режимами работы котла.
Переключатель горелки с кнопками модуляции (“выше/ниже”): Позволяет плавно регулировать мощность горелки.
4 свободных разъема для модулей: Обеспечивают возможность расширения функционала системы.
Разъем для сервисного модуля Servicetool: Для проведения диагностики и настройки специалистами.
Соединительные штекеры: С цветовой и цифровой маркировкой для упрощения монтажа и обслуживания.
Переключатель аварийного режима горелки: Для экстренной остановки в случае нештатной ситуации.
Полная электрическая разводка: Гарантирует надежное соединение всех компонентов.
Защита от электромагнитных помех: Не создает помех для радио и телевидения.
2 отдельных предохранительных контура: Повышают безопасность эксплуатации.
Корпус из маркированного утилизируемого материала: Свидетельствует об экологичности продукта.
Универсальная система быстрого монтажа: Упрощает и ускоряет процесс установки.
В комплекте: Кабель 2-ой ступени горелки, датчики наружной температуры и котловой воды.
Возможность расширения: Совместимость с функциональными модулями системы Logamatic 400.
Связь через шину ECOCAN: Для интеграции в комплексные системы управления.
Дистанционное управление: Передача данных и ввод параметров через систему дистанционного управления Logamatic.

Основные функции модуля контроллера CM431 и центрального модуля ZM434:

Управление горелкой: Поддержка одноступенчатых, двухступенчатых, модулированных горелок или двух одноступенчатых горелок.
Включение ступенчатой горелки: Через контакты “ступень 1” и “ступень 2”.
Управление модулированной горелкой: Трехпозиционный ступенчатый регулятор или регулирование мощности через выход 0-10В.
Вход для переключения условий эксплуатации: Актуально при использовании двухтопливных горелок.
Обеспечение условий эксплуатации: Для низкотемпературных и Ecostream-котлов через регулирование котлового контура.
Регулирование котлового контура: Исполнительным органом с включением насоса котлового контура по потребности; гидравлическая блокировка.
Регулирование частоты вращения насоса: Через выход 0-10 В в зависимости от текущей мощности котла.
Переключение летнего/зимнего времени: Автоматически по календарю.
Светодиодная индикация: Для наглядного отображения статуса работы системы.

Примечание: Базовая система управления 4322 поставляется с дисплеем котла, но без пульта управления MEC2, и предназначена для управления ведомым котлом в установках с несколькими котлами.
