Класс пылевлагозащиты: IP 54
Вес: 3 кг
Вид заслонки: воздух
Электропитание: 110 В
Время открытия на 90º: 37 сек
Крутящий момент: 40 Н·м
Мощность: 20 Вт
Бренд: Siemens
Описание товара

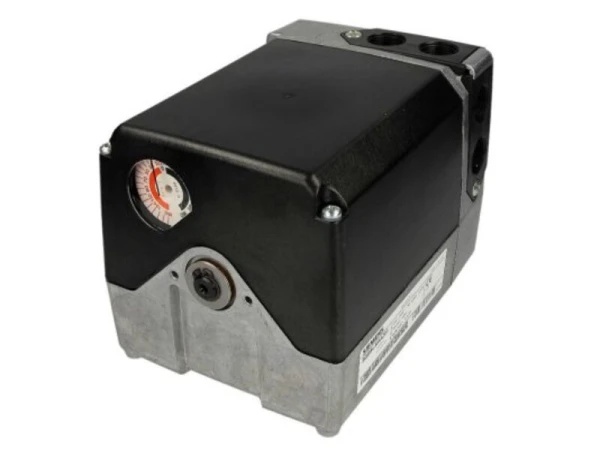

Сервопривод Siemens SQM56.560R1 поставляется без приводного вала, требуется дооснащение. Приводит в движение и позиционирует воздушные и газовые заслонки в диапазоне 0…160º, управляя совместно с автоматикой и/или регулятором расходом воздуха или газа с учетом нагрузки. Основное место применения – промышленные газовые, жидкотопливные горелки средней и высокой мощности.
Особенности и основные параметры SQM56.560R1:
- питание от сети 110 В, -15%, +10%;
- работа от синхронного реверсивного двигателя, устойчивого к блокировке;
- заменяемый приводной вал (в комплект не входит);
- диапазон открытия заслонки 0-160º;
- время открытия заслонки на 90º/ 130º – 27 / 54 сек.;
- максимальный крутящий и удерживающий момент – 25 Нм;
- оснащение 6 переключателями (2 концевыми и 4 вспомогательными);
- не требующий обслуживания на месте рабочий узел (зубчатые колеса и подшипники);
- пылевлагозащита электрических компонентов класса IP 54 при соответствующем уплотнении выходов вала и исполнении кабельных вводов;
- 10-летняя служба (250000 полных циклов закрыто-открыто-закрыто);
- условия окружающей среды: температура -20…+60 °C, влажность <95%.
Исполнение
Реверсивный механизм сервопривода SQM56.560R1 помещен в литой алюминиевый корпус с пластмассовыми элементами обшивки. Установка параметров переключения выполняется вручную вращением кулачковых шайб. Рядом с кулачками находятся угловые шкалы для точной настройки. Предусмотрена внутренняя и внешняя (через прозрачное окно на панели) индикация положения. Для свободного ввода кабелей в корпусе выполнены крупные технологические отверстия. Монтаж допускается в любом положении.
Дополнительно сервопривод можно оснастить монтажным комплектом, набором уплотнений, приводным валом, электронным модулем и другими принадлежностями.
