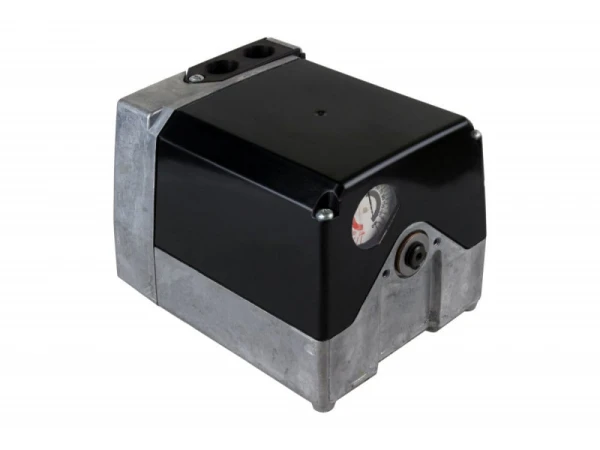

Сервопривод Siemens SQM50.681A2

Сервопривод Siemens SQM50.681A2 совместно с автоматикой горелки и/или регулятором участвует в регулировании состава топливовоздушной смеси, передавая вращательное движение воздушным или газовым заслонкам. Разработан для установки в жидкотопливные и газовые горелки средней и высокой мощности.

Основные параметры и особенности SQM50.681A2:

• напряжение питания 220В, -15%, +10%;
• открытие на угол 90º/ 130º за 34/ 49 сек.;
• крутящий и удерживающий момент – 10 Нм;
• работа от синхронного реверсивного двигателя с защитой от блокировки;
• комплектация односторонним приводным валом 10 мм, сегментная шпонка DIN 6888;
• вращение вала против часовой стрелки с возможностью переключения направления;
• ручной способ разъединения вала и редуктора, нажатием на шпильку, с обратной автоматической фиксацией;
• малый зазор зубчатого зацепления привода распредвала;
• оснащение 8 переключателями для ограничения угла поворота и управления дополнительными устройствами;
• настройка параметров с помощью кулачковых шайб и регулировочных шкал;
• индикация угла открытия (внутренняя и внешняя);
• эксплуатационный ресурс – 250 тыс. циклов закрыто-открыто-закрыто;
• допустимый диапазон температур: -20…+60 °C, влажность <95%.

Конструкция Siemens SQM50.681A2

Сервопривод собран в компактном корпусе из литого алюминия с ударо-, термостойкой пластиковой обшивкой. Электрозащита корпуса соответствует стандарту IP 54 при соблюдении рекомендаций по монтажу. Рабочий узел не требует обслуживания и замены смазки. Допускается установка привода в произвольном положении. При необходимости можно изменять высоту монтажа за счет использования дополнительного адаптера. Сервопривод можно доукомплектовать опциональными принадлежностями: потенциометром, электронным модулем, монтажным комплектом, набором для уплотнения и пр.
