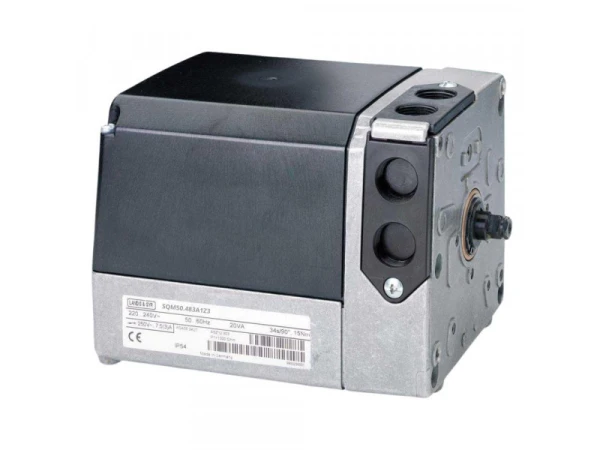

Сервопривод Siemens SQM50.483A1Z3

Сервопривод Siemens SQM50.483A1Z3 приводит в движение воздушную или газовую заслонку в процессе образования топливовоздушной смеси. Пропорцию топлива и воздуха задает автоматика горелки и/или регулятор (трёхпозиционный, постоянного действия). Место эксплуатации – промышленные газовые, жидкотопливные горелки средней и высокой мощности. Привод может поставляться с установленным на заводе электронным модулем и потенциометром.

Основные параметры и особенности SQM50.483A1Z3:

• напряжение питания 110В, -15%, +10%;
• время перемещения на угол 90º – 30 сек.;
• крутящий и удерживающий момент – 15 Нм;
• оснащение синхронным реверсивным двигателем с защитой от блокировки;
• комплектация двухсторонним приводным валом  9 мм;
• раздельное отсоединение приводного и кулачкового вала;
• ручное открепление вала от редуктора с повторной автоматической фиксацией;
• малый зазор зубчатого зацепления привода распредвала;
• вращение вала против часовой стрелки с возможностью переключения направления;
• 2 концевых выключателя для ограничения угла поворота;
• 6 вспомогательных переключателей для отслеживания промежуточных позиций или управления подключенными приборами;
• кулачковые шайбы для ручной регулировки уставок;
• шкалы рядом с кулачками;
• внутренняя и внешняя (в смотровом окне) индикация положения;
• срок использования – 250 тыс. полных циклов (эквивалентно 10 годам при стандартном применении);
• эксплуатационные температуры: -20…+60 °C, влажность <95%.

Исполнение

Рабочий узел сервопривода Siemens SQM50.483A1Z3 защищен ударопрочным, термостойким корпусом из литого алюминия с пластиковой обшивкой. Класс электрозащиты – IP 54. Редуктор не требует обслуживания, постоянно обработан смазкой длительного действия.

Направление вращения

Сервопривод поставляется в исполнении с левосторонним вращением вала. Изменить направление вращения вала с левого на правое можно, поменяв местами соединительные кабели для подключения двигателя. В этом случае требуется также поменять положения кулачковых дисков.
