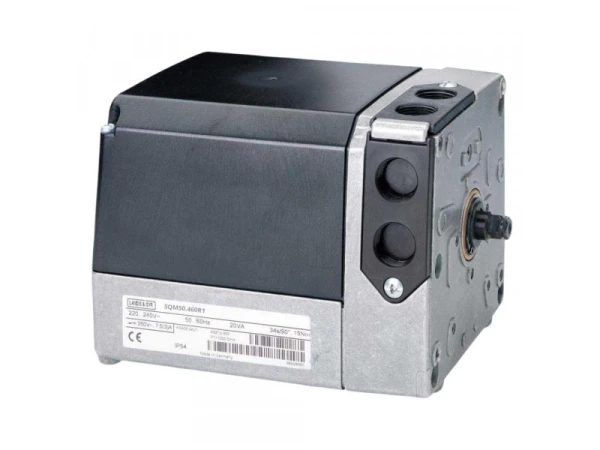

Сервопривод Siemens SQM50.460R1

Сервопривод Siemens SQM50.460R1 применяется для жидкотопливных, газовых средне-, высокомощных промышленных горелок. Регулирует угол открытия заслонки с учетом параметров, заданных регулятором или топочным автоматом.

Особенности и ключевые параметры:

• комплектация без приводного вала (требуется дооснащение);
• диапазон угла открытия от 0 до 160°;
• время перевода заслонки в позицию 90º/ 130º – 28/ 41 сек.;
• работа от синхронного двигателя с защитой от блокировки 220В, -15%, +10%;
• максимальный крутящий и удерживающий момент – 15 Нм;
• отдельное отсоединение приводного и кулачкового вала;
• вращение вала влево (против часовой стрелки), возможность переключения;
• открепление вала нажатием на стяжную шпильку, автоматическая фиксация;
• минимальный зазор зубчатого зацепления привода распредвала;
• 6 переключателей, в т. ч. 2 концевых, 4 вспомогательных;
• задание параметров переключения с помощью вращающихся кулачковых шайб;
• шкалы рядом с кулачками для удобства регулировки и точной настройки;
• внутренний и внешний индикаторы положения;
• необслуживаемый зубчатый механизм и подшипники (долговечная смазка узла);
• дополнительно поставляемый адаптер для изменения высоты монтажа;
• детали корпуса из литого алюминия, обшивка из ударо-, термостойкой пластмассы;
• защита от пыли и влаги класса IP 54 с учетом рекомендаций по монтажу;
• установка в любом положении;
• крупные отверстия для облегчения электропроводки;
• допуск UL;
• срок службы – 250 тыс. пусковых циклов (примерно 10 лет).

Условия окружающей среды

Сервопривод Siemens SQM50.460R1 может устанавливаться в местах с температурой окружающего воздуха -20…+60 °C, влажностью <95%. Привод необходимо защитить от воздействия прямого солнечного излучения.
