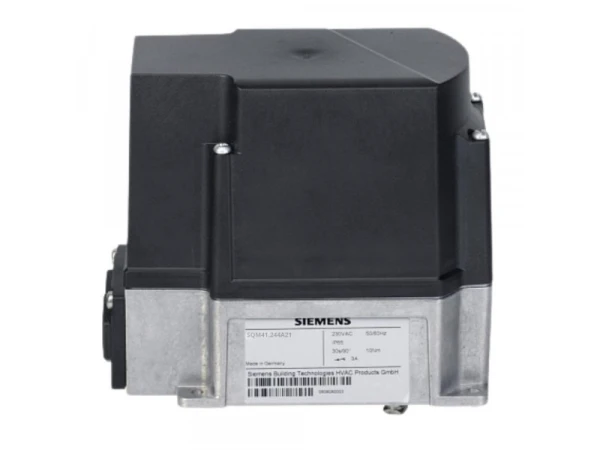

Сервопривод Siemens SQM41.244A21

Сервопривод Siemens SQM41.244A21 переводит в необходимую позицию воздушные заслонки, дисковые затворы и другие узлы, требующие вращательного движения. Основная сфера применения – системы отопления и теплоснабжения, работающие на газе или жидком топливе. Диапазон угла открытия 0…90º.

Особенности SQM41.244A21:

• электронная версия;
• 3 переключателя;
• работа от сети 220 В, -15%, +10%;
• крутящий момент – 10 Нм;
• время полного хода (90º) – 30 секунд;
• вращение вала по часовой стрелке.

Устройство и характеристики

• Siemens SQM41 произведен по стандарту пыле-, влагозащиты IP 54, что позволяет устанавливать его в помещениях и на открытых участках. Корпус отлит из алюминия, крышка изготовлена из термопластика.
• Сервопривод работает от синхронного двигателя с защитой от блокировки и отсоединяемым вручную валом (повторная фиксация – автоматическая). Рабочий узел не требует обслуживания благодаря смазке непрерывного действия.
• Привод работает под управлением менеджера горения, контроллера или в сочетании с регуляторами.
• Сервопривод оснащен концевыми и вспомогательными переключателями с механическим регулированием точек срабатывания. Максимальный угол открытия заслонки – 90°. Предусмотрена внешняя и внутренняя индикация положения.
• Электрическое присоединение выполняется через винтовые клеммы. Для ввода кабелей в корпусе выполнены технологические отверстия. Сервопривод может размещаться в любом удобном положении в местах с температурой окружающего воздуха -20...60 °C, влажностью <95%.

Назначение

Сервопривод Siemens SQM41.244A21 участвует в регуляции объема потока воздуха для получения оптимального состава сжигаемой смеси и эффективной работы котла отопления. Может использоваться в системах вентиляции, кондиционирования, технологических установках на различных производствах.
