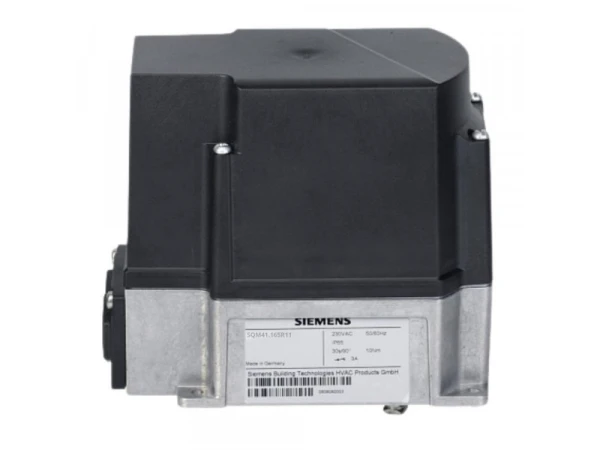

Сервопривод Siemens SQM41.165R11

Сервопривод Siemens SQM41.165R11 устанавливается в среднемощные и высокомощные горелки, сжигающие газ или жидкое топливо. Основной функцией является приведение в действие воздушных заслонок и других элементов системы, требующих вращательного движения. Угол открытия регулируется в диапазоне 0…90º.

Особенности SQM41.165R11:

• питание от сети напряжением 120 В, -15%, +10%;
• крутящий момент – 5 Нм;
• длительность полного хода (90º) – 15 секунд;
• вращение по часовой стрелке;
• максимальный угол открытия заслонки – 90°.

Исполнение и установка

Сервопривод Siemens SQM41 скомпонован в литом алюминиевом корпусе с прочной крышкой из термостойкого пластика. Исполнение соответствует стандарту пылевлагозащиты IP 54.

Конструкция оснащена:

• синхронным реверсивным электродвигателем с защитой от блокировки;
• отсоединяемым вручную валом с повторным автоматическим зацеплением;
• 6 переключателями с механической настройкой точек срабатывания;
• потенциометром для индикации положения вала;
• не требующей обслуживания зубчатой передачей и подшипниками.

Сервопривод SQM41 работает под управлением автомата горения, контроллера, в также в паре с регулятором. Устанавливается в любом положении в местах с температурой окружающей среды -20...60 °C, влажностью <95%.

Применение

Сервопривод Siemens SQM41.165R11 встраивается в системы автоматического регулирования подачи воздуха, газа для получения необходимой пропорции компонентов сжигаемой смеси и эффективной работы котла. Сфера применения: отопительные, теплоснабжающие, вентиляционные установки, системы кондиционирования воздуха, технологические линии в различных производствах.
