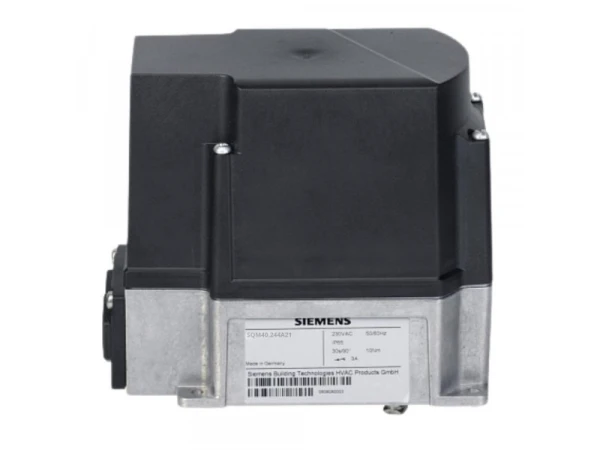

Сервопривод Siemens SQM40.244A21

Сервопривод Siemens SQM40.244A21 поворачивает воздушную заслонку в процессе образования топливовоздушной смеси, обеспечивая максимальное сгорание и высокий КПД котла. Используется в составе промышленных систем отопления, горячего водоснабжения, вентиляции и кондиционирования, а также в технологическом цикле производства. Угол открытия заслонки регулируется в диапазоне 0…90º. Привод работает совместно с автоматикой горелки, контроллерами, устройствами электронного регулирования.

Особенности SQM40.244A21:

• электронная версия с аналоговым входом управления;
• комплектация переключателями (вспомогательные, концевые);
• рабочее напряжение: 220 В, -15%, +10%;
• крутящий момент – 10 Нм;
• время полного открытия заслонки на 90º – 30 секунд;
• внутренняя индикация положения;
• потенциометр для контроля положения вала;
• синхронный двигатель с защитой от блокировки;
• вращение вала против часовой стрелки;
• регулируемые кулачки и шкала для задания точек срабатывания;
• защита электрических компонентов от пыли и влаги класса IP 66;
• нетребовательность в обслуживании (зубчатые колеса и подшипники обработаны смазкой постоянного действия).

Конструкция и монтаж

Сервопривод Siemens SQM40.244A21 оснащен надежной конструкцией. Детали корпуса отлиты под давлением из алюминия. Крышка изготовлена из пластика, стойкого к ударам и температурным воздействиям. Снизу корпуса (со стороны вала) предусмотрены монтажные отверстия. Допускается размещение в любом положении, с учетом удобства настройки и управления. Приводной вал может отсоединяться вручную, нажатием на соединительный штифт. Вторичное присоединение происходит автоматически.
