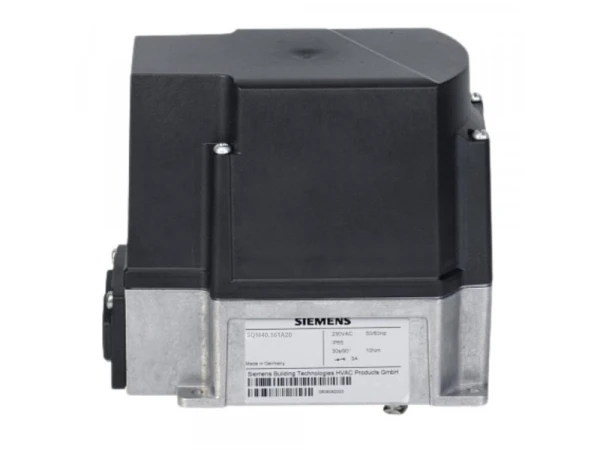

Сервопривод Siemens SQM40.161A20

Сервопривод Siemens SQM40.161A20 передвигает газовую или воздушную заслонку, обеспечивая совместно с топочным автоматом регулирование соотношения топлива и воздуха в сжигаемой смеси. Угол открытия заслонки устанавливается в диапазоне от 0 до 90°. Время открытия на 90° – 15 секунд.

Конструкция и особенности

• Конструкция сервопривода изготовлена из литого алюминия (основание корпуса), термопластика (крышка корпуса), стали (приводной вал). Зубчатый механизм и подшипниковая опора обработаны смазкой постоянного действия, не нуждаются в дополнительном обслуживании.
• Работу Siemens SQM40.161A20 обеспечивает синхронный реверсивный двигатель с питанием от сети 220 В -15%, +10%, защитой от блокировки, с крутящим моментом 10 Нм и левосторонним вращением вала. Отсоединить вал можно вручную, зацепление происходит автоматически.
• Привод управляет заслонкой при получении сигнала от управляющего устройства (топочного автомата, контроллера), работает совместно с регуляторами.
• Сервопривод укомплектован концевыми и вспомогательными переключателями (6 шт.) с легкой регулировкой. Угол открытия задается в пределах 0...90°. Предусмотрена внутренняя индикация положения вала.
• Электроподключение осуществляется на винтовые клеммы. В корпусе выполнены крупные отверстия для ввода кабелей. Сервопривод может размещаться в любом положении. Рабочие температуры:-20...60 °C, влажность <95%.

Преимущества:

• универсальное применение;
• высокий уровень электрозащиты корпуса;
• точное перемещение заслонки на заданный угол;
• синхронный двигатель с защитой от блокировки;
• внутренняя индикация положения;
• концевые и вспомогательные переключатели с легкой регулировкой;
• простой монтаж в любом положении.

Применение

Сервопривод Siemens SQM40.161A20 подходит для промышленных газовых, жидкотопливных горелок любой мощности. Изменяя позицию воздушных/ газовых заслонок, дисковых затворов, штоков клапанов и других устройств, участвует в процессе регуляции расхода воздуха и топлива для получения необходимой пропорции компонентов смеси и эффективной работы котла.
