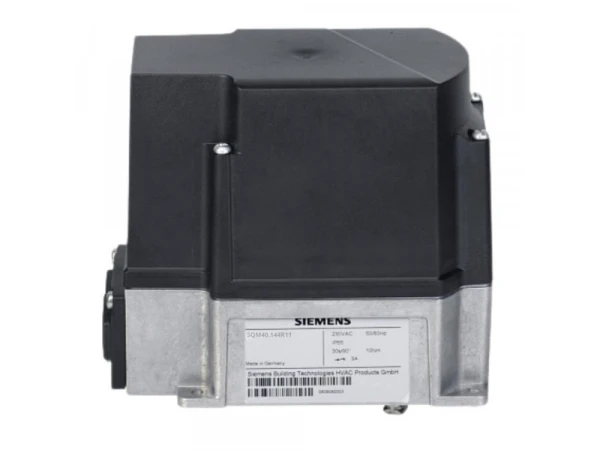

Сервопривод Siemens SQM40.144R11

Сервопривод Siemens SQM40.144R11 используется для приведения в действие штоков клапанов, дисковых затворов, воздушных или газовых заслонок при эксплуатации промышленных систем сжигания топлива. Отличается надежной конструкцией, точным перемещением заслонки, простотой монтажа и регулировки.

Основные параметры SQM40.144R11:

• работа от сети напряжением 110 В, -15%, +10%;
• крутящий момент – 5 Нм;
• длительность полного хода (90º) – 15 секунд;
• направление вращения – против часовой стрелки.

Комплектация и эксплуатационные характеристики:

• электронная версия;
• комплектация 3 переключателями;
• надежный рабочий узел, не требующий регулярного смазывания;
• синхронный реверсивный двигатель с защитой от остановки;
• отсоединяемый вручную вал с последующим автоматическим зацеплением;
• литой корпус из алюминия, крышка из термостойкого, прочного пластика;
• защита от проникновения пыли/влаги внутрь устройства класса IP 54;
• приведение в действие автоматикой горелки, работа в паре с регулятором, контроллером;
• легкая регулировка конечных и вспомогательных переключателей;
• полезный угол открытия заслонки – до 90°, внутренняя индикация;
• потенциометр для отображения положения вала;
• технологические отверстия в корпусе для ввода кабелей;
• электрическое соединение через винтовые клеммы;
• установка в произвольном положении;
• диапазон температур: -20...60 °C, влажность <95%.

Применение

Сервопривод Siemens SQM40.144R11 рассчитан на применение в составе средне- и высокомощных промышленных горелок. Является частью системы автоматического регулирования потока газа/ воздуха при подготовке топливной смеси к сгоранию для получения максимальной тепловой мощности и производительной работы котла. Встраивается в системы отопления, горячего водоснабжения, вентиляции, кондиционирования воздуха, производственные технологические линии.
