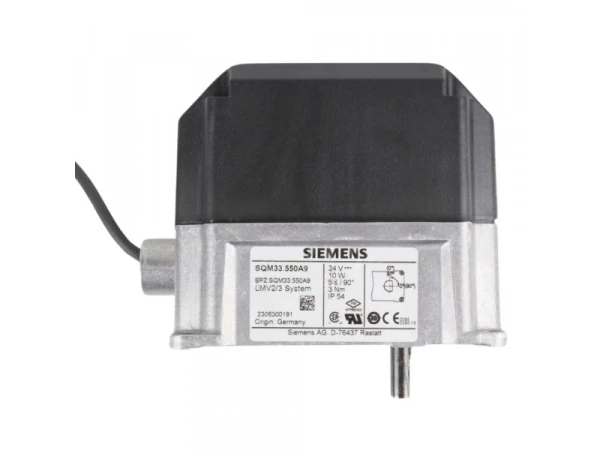

Сервопривод Siemens SQM33.550A9

Сервопривод Siemens SQM33.550A9 поворачивает газовые и воздушные заслонки по часовой и против часовой стрелки, обеспечивая совместно с автоматикой горелки регулирование соотношения топлива и воздуха в сжигаемой смеси. Угол открытия заслонки задается в диапазоне от 0 до 90°. Время открытия на 90° – 5 секунд.

Конструкция и особенности

• Прочная, износостойкая конструкция привода изготовлена из надежных материалов: литого алюминия (основание корпуса), термопластика (крышка), стали (приводной вал). Редуктор имеет небольшой зазор, изготовлен из стали и пластмассы.
• Зубчатая передача и подшипниковая опора обработана смазкой пролонгированного действия, не нуждаются в дополнительном обслуживании.
• Управление и подача ответного сигнала о позиции затвора осуществляется через совместный кабель. Он также используется для электропитания.
• Siemens SQM33 работает от реверсивного шагового двигателя 24 В ±20 % с защитой от блокировки и крутящим моментом 3 Нм. Ключевые параметры работы задаются топочным автоматом (например, LMV2) или другим устройством управления.
• Привод изготовлен по стандарту пыле-, влагозащиты IP 54. В процессе монтажа требуется исключить вероятность попадания на подшипник вала воды и пыли. Положение при установке – произвольное.
• Сервопривод может размещаться в местах с внешней температурой -20...+60 °C и относительной влажностью <95%. Расчётный срок службы – 250 тыс. полных циклов (закрыто-открыто-закрыто).

Siemens SQM33.550A9 поставляется с кабелем длиной 3,6 м, наконечниками для многожильных проводов, 6-полюсным соединительным штекером RAST2,5/ RAST3,5. Отдельно можно заказать дополнительные принадлежности.
