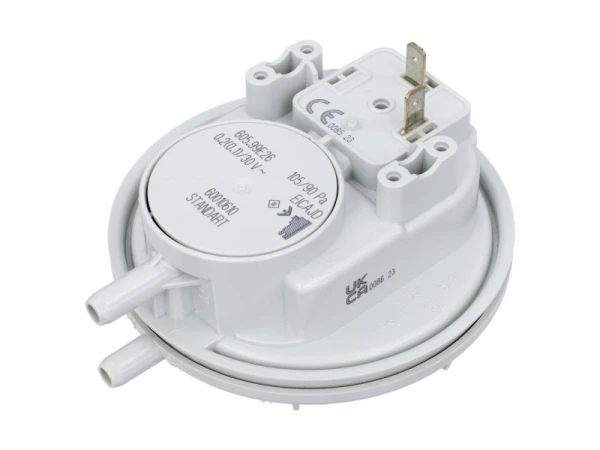

Реле давления воздуха Huba Control 105/90 Pa для газовых котлов Vaillant, артикул 0020018138

Реле давления воздуха Huba Control 105/90 Pa для газовых котлов Vaillant, артикул 0020018138

Нажмите на изображение для увеличения

Артикул: 0020018138

Реле давления воздуха Huba Control 105/90 Pa для газовых котлов Vaillant, артикул 0020018138

Категория:

Описание

Техническое описание прессостата Huba 105/90 Pa для газового котла Vaillant (артикул 0020018138)

Прессостат, также известный как реле давления воздуха, является ключевым компонентом в системе безопасности современных газовых котлов. Его основная функция — мониторинг и контроль давления отработанных дымовых газов, обеспечивая тем самым безопасную и эффективную работу отопительного оборудования.

Принцип работы:

Прессостат представляет собой компактное устройство, оснащенное двумя независимыми электрическими цепями, управление которыми осуществляется посредством гибкой мембраны.
Нормальный режим работы: При адекватном давлении приточного воздуха и нормальном отводе дымовых газов, мембрана находится в положении, при котором замыкается первая группа контактов. Эта цепь является частью общей электрической схемы котла, сигнализируя о штатной работе, позволяя зажечь основную горелку и активировать систему контроля пламени.
Режим аварии (нарушение дымоудаления): В случае возникновения проблем с дымоудалением, создается разрежение, которое смещает мембрану из нормального положения. Это приводит к замыканию второй группы контактов. Такая ситуация активирует режим ожидания котла и инициирует выдачу аварийного сообщения на дисплей или панель управления.

Применение и особенности:

Данное реле вентилятора разработано для использования в двухконтурных и одноконтурных газовых котлах производства Vaillant, как навесного, так и напольного исполнения.
Датчик давления располагается в верхней части камеры сгорания, в непосредственной близости от турбины вентилятора.
Силиконовые импульсные трубки обеспечивают соединение вентилятора с датчиком давления.
Порог включения: Для корректного запуска газового аппарата, давление воздуха должно быть не ниже 105 Паскалей. При более низком значении, прессостат не срабатывает, и плата управления не подает команду на розжиг горелки.
Порог отключения: Снижение давления воздуха ниже допустимого предела в 90 Паскалей приводит к размыканию контактов реле. Это немедленно прекращает подачу газа, предотвращая аварийные ситуации.
Таким образом, прессостат выступает в роли критически важного датчика, отвечающего за диагностику давления газа и обеспечивающего безопасность эксплуатации газового оборудования.

Идентификация и гарантия качества:

Оригинальный прессостат Huba Control имеет соответствующую маркировку на корпусе, подтверждающую его подлинность и высокое качество. Логотип "Huba Control" является знаком надежности и превосходной репутации производителя.

Технические характеристики:

Производитель: Huba Control (Швейцария)
Маркировка производителя: 605.99520 (может отличаться в зависимости от партии)
Порог включения (замыкание контактов): 105 Па
Порог отключения (размыкание контактов): 90 Па
Максимальное рабочее давление: 1500 Па
Тип подключения: Импульсные трубки

Совместимость с моделями котлов Vaillant:

TurboMax Pro: VUW 242-3, VUW 282-3, VUW 242/2-3, VUW 282/2-3, VUW 202/2-3 (R1, R2, R3), VUW 242/2-3 (R1, R2, R3), VUW 282/2-3 (R1, R2, R3)
TurboVit Combi: VKC INT 255/1-5 120, VKC INT 325/1-5 120
TurboMax Plus: VU 202/2-5 (R1, R2, R3), VU 242/2-5 (R1, R2, R3), VU 282/2-5 (R1, R2, R3), VUW 202-5, VUW 242-5, VUW 282-5, VUW 242/2-5, VUW 282/2-5, VUW 202/2-5 (R1, R2, R3), VUW 242/2-5 (R1, R2, R3), VUW 282/2-5 (R1, R2, R3), VUW 322/2-5 (R3), VUW 362/2-5 (R1, R2, R3)
TurboTec Pro: VUW 242-3, VUW 282-3, VUW 322/3-3, VUW 362/3-3, VUW 242/3-3 (R1, R2, R3), VUW 282/3-3 (R1, R2, R3)
Aquablock: VUI 242-7 (R2, R3), VUI 282-7 (R2, R3), VUI 362-7 (R3)

Примечание: Комплектация может не включать силиконовые присоединительные трубки и крепежный пластиковый элемент, так как они больше не поставляются заводом-изготовителем.
