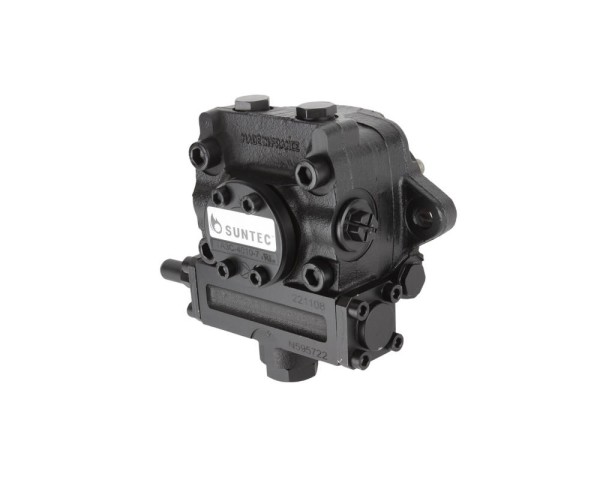

Насос для горелки Suntec TA 3 C 4010 7

Техническое описание топливного насоса Suntec TA 3 C 4010 7

Топливный насос Suntec TA 3 C 4010 7 представляет собой высокоэффективное и надежное решение для промышленных горелочных установок мощностью до 30000 кВт. Эта модель сочетает в себе универсальность монтажа, безопасность эксплуатации и превосходные эксплуатационные характеристики, что делает ее идеальным выбором для работы с различными видами топлива, включая мазут, дизельное топливо и сырую нефть, с эксплуатационной вязкостью от 3 до 75 мм²/с.

Основные конструктивные особенности и преимущества:

• Регулировка давления: Насос оснащен клапаном для регулировки давления, позволяющим гибко настраивать подачу топлива в диапазоне от 7 до 40 бар, с заводской установкой 30 бар. Это обеспечивает точное соответствие требованиям производственных процессов.
• Термостойкость: Благодаря использованию специальных уплотнений, насос рассчитан на работу с топливом, нагретым до температуры +150 °C, что расширяет область его применения.
• Опциональный подогрев: На корпусе предусмотрено отверстие для установки нагревательного прибора мощностью 80-100 Вт (евростандарт), обеспечивающего оптимальную теплоотдачу для работы с вязким топливом без прямого контакта с насосом.
• Гибкость системы: Насос может быть интегрирован как в двухтрубные, так и в однотрубные системы. Для однотрубных систем байпасная заглушка легко снимается.
• Отсутствие встроенного фильтра: Комплектация не включает встроенный фильтр, что позволяет пользователю выбрать оптимальный фильтрующий элемент в зависимости от специфики топлива и требований к очистке.
• Высокая производительность: Насос демонстрирует впечатляющую производительность, достигающую 780 л/ч при давлении 30 бар и вязкости 75 сСт.
• Легкий запуск: Опциональный подогрев топлива облегчает запуск системы, особенно в условиях низких температур.
• Удобные соединения: Цилиндрические резьбовые соединения (¼ дюйма и ½ дюйма) обеспечивают простое подключение трубопроводов и приборов мониторинга.
• Автоматический вывод воздуха: В двухтрубных системах насос автоматически выводит воздух, обеспечивая стабильную работу.

Технические характеристики:

• Модель: Suntec TA 3 C 4010 7
• Серия: TA (регулировка давления)
• Тип: без электромагнитного клапана
• Направление вращения вала: C (против часовой стрелки, форсунка слева)
• Конструкция вала: одна полость
• Диаметр вала: 12 мм
• Вращающий момент: 0.3 Н·м
• Номинальная скорость вращения: 2850 об/мин
• Максимальная скорость вращения: 3600 об/мин
• Метод установки: фланцевое ⌀54 мм
• Всасывающая и обратная линия: ½ дюйма - 12.7 мм
• Выход на форсунку: ½ дюйма - 12.7 мм
• Порт вакуумметра: ¼ дюйма - 6.35 мм
• Порт манометра: ¼ дюйма - 6.35 мм
• Диапазон давления на форсунку: от 7 до 40 бар
• Заводские установки давления: 30 бар
• Давление на входе: 5 бар
• Давление на выходе: 5 бар
• Температура топлива: от 0 до 150 °C (макс. в насосе)
• Эксплуатационная вязкость: от 3 до 75 мм²/с
• Вид перекачиваемой жидкости: мазут, дизельное топливо
• Производительность (примеры):
  • 707 л/ч при давлении 11 бар и вязкости 5 сСт
  • 656 л/ч при давлении 20 бар и вязкости 5 сСт
  • 614 л/ч при давлении 30 бар и вязкости 5 сСт
  • 718 л/ч при давлении 7 бар и вязкости 5 сСт
  • 756 л/ч при давлении 14 бар и вязкости 20 сСт
  • 752 л/ч при давлении 20 бар и вязкости 20 сСт
  • 779 л/ч при давлении 14 бар и вязкости 75 сСт
  • 780 л/ч при давлении 30 бар и вязкости 75 сСт
• Габариты: Длина 15.6 см, Ширина 17 см, Высота 13 см
• Вес: 5.7 кг

Рекомендации по эксплуатации:

Для предотвращения засорения форсунок и обеспечения бесперебойной работы, особенно при использовании мазута, рекомендуется установка моторизованного фильтра (200 мкм, приобретается отдельно) после насоса. Для работы с мазутом также настоятельно рекомендуется использовать колбу-дегазатор в трубопроводе.

Перед покупкой насоса Suntec TA 3 C 4010 7 рекомендуется сверить его характеристики с требованиями вашей горелочной установки. Подробная информация по установке, настройке и эксплуатации содержится в инструкции производителя.
