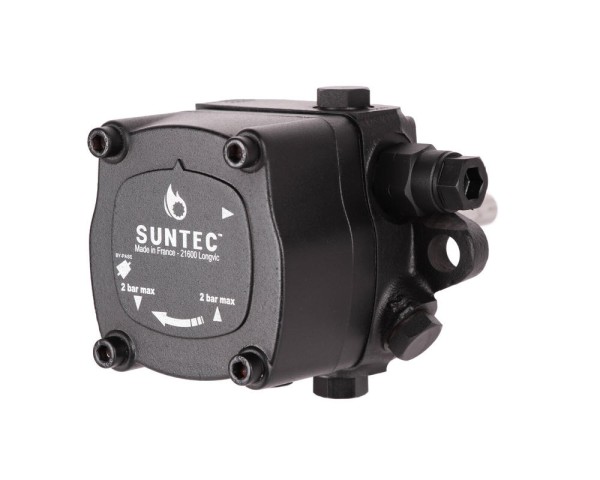

Насос для горелки Suntec AJ 6 CC 1000 4P

Топливный насос Suntec AJ 6 CC 1000 4P — это высокоэффективное решение для комплектации дизельных горелок мощностью от 400 до 3000 кВт. Данная модель обеспечивает перекачку 248 литров топлива в час при вязкости 5 сСт и давлении 20 бар, что гарантирует стабильную работу горелочного оборудования.

Основные характеристики и особенности:

• Базовая модель с регулируемым клапаном: Насос оснащен клапаном, позволяющим регулировать давление подачи в диапазоне от 10 до 20 бар. Реализована функция запирания потока, скорость срабатывания которой зависит от установленного давления.
• Конструктивные преимущества: Применение кольцевых уплотнений на опорных поверхностях соединений с трубопроводом (всасывание и обратная линия) и снижение внутренних потерь давления обеспечивают надежность и долговечность устройства.
• Гибкость подключения: Насос может быть установлен как в 2-трубной, так и в 1-трубной системе. Для перехода на 1-трубное подключение необходимо удалить байпасную заглушку из отверстия «обратки» и закрыть соответствующий канал.

Конструкция и принцип работы:

Сердцем насоса является шестеренчатый механизм. При вращении шестерней топливо забирается из бака, проходит через встроенный фильтр для очистки и направляется к регулировочному клапану. Далее, под необходимым давлением, топливо поступает к форсунке.

Базовая настройка давления составляет 12 бар, но может быть изменена в пределах 10-20 атм с помощью винтового регулятора. Для контроля давления рекомендуется использовать манометр, подключаемый к стандартной резьбе ISO 228/1.

Излишки топлива, неиспользованные форсункой, возвращаются в бак в 2-трубных системах или циркулируют обратно к шестерням в 1-трубных системах.

Ключевые преимущества насоса Suntec AJ 6 CC 1000 4P:

• Высокая эффективность перекачки топлива.
• Широкий диапазон рабочего давления (10-20 бар).
• Надежная функция запирания клапана.
• Минимизация внутренних потерь давления.
• Возможность установки в 1-трубные и 2-трубные системы.
• Эффективный разборный сетчатый фильтр с площадью очистки 30 см² и размером ячеек 120-150 мкм.

Технические характеристики:

• Производительность: 248 л/ч при давлении 20 бар и вязкости 5 сСт.
• Диапазон давления на форсунку: 10-20 бар.
• Заводская установка давления: 12 бар.
• Максимальная скорость вращения: 3600 об/мин.
• Номинальная скорость вращения: 2850 об/мин.
• Эксплуатационная вязкость: от 2 до 75 мм²/с.
• Температура топлива: от 0 до 60 °C (макс. в насосе).
• Высота всасывания: макс. 0.45 бар вакуума.
• Вид перекачиваемой жидкости: дизельное топливо.
• Метод установки: фланцевое ⌀54 мм.
• Диаметр вала: 11 мм.
• Вращающий момент: 0.3 Н·м.
• Вес: 1.7 кг.
• Габариты (ДхШхВ): 15.1 x 10 x 8 см.
• Порты:
• Всасывающая и обратная линия: ¼ дюйма NPTF (6.35 мм).
• Выход на форсунку: ⅛ дюйма (3.175 мм).
• Порт манометра: ⅛ дюйма (3.175 мм).
• Порт вакуумметра: ⅛ дюйма (3.175 мм) или ¼ дюйма (6.35 мм).
• Направление вращения вала (со стороны вала): C - против часовой стрелки (форсунка слева).
• Конструкция вала: одна полость.
• Тип модели: без электромагнитного клапана.
• Функция клапана: регулировка давления и запирание.
• Серия насоса: AJ - регулирующий клапан с функцией запирания.
• Заглушка байпаса: устанавливается в порт вакуумметра для двухтрубной системы (снимается шестигранником).

Продукция Suntec известна своей надежностью, долговечностью, доступной ценой и простотой в обслуживании. Выберите оптимальное решение для вашей системы отопления, либо обратитесь за консультацией к нашим специалистам.
