Техническое описание дифференциального реле давления для котлов Bosch/Buderus/Junkers 87074060780
Дифференциальное реле давления, также известное как прессостат, является критически важным компонентом в системах отопления, отвечающим за контроль безопасности и правильное функционирование газовых котлов. Основная задача этого устройства — мониторинг процесса удаления дымовых газов и обеспечение разрешения на работу основной горелки, что предотвращает аварийные ситуации и гарантирует стабильную работу оборудования.
Принцип работы:
Конструкция: Прессостат имеет компактный плоский корпус, внутри которого расположена чувствительная мембрана. К этой мембране подключен трехконтактный микропереключатель. Специальная Y-образная трубка предназначена для отвода образующегося конденсата, что предотвращает его скопление и возможное повреждение устройства.
Дифференциальное давление: Внутри корпуса прессостата мембрана подвергается воздействию двух давлений: атмосферного воздуха с одной стороны и давления дымовых газов, создаваемого вентилятором, с другой. Такая схема позволяет объединять два импульса давления (отрицательный и положительный), обеспечивая точное срабатывание реле.
Управление горелкой: В нормальном режиме работы котла вентилятор создает давление, которое воздействует на мембрану. Это воздействие приводит к изменению состояния микропереключателя: он переходит из нормально разомкнутого состояния в нормально замкнутое. Этот сигнал является разрешением для микропроцессора котла на подачу напряжения на секцию поджига и контроля пламени.
Безопасность: После запуска вентилятора и изменения положения диафрагмы реле давления, контакты микропереключателя переключаются. Микропроцессор, получив соответствующий сигнал, активирует систему поджига и контроля пламени. По завершении работы котла, контакты реле должны вернуться в исходное состояние (нормально замкнутое), сигнализируя о прекращении работы.
Основные характеристики и маркировка:
Маркировка на корпусе: TBK; Type K 132-I; P ON 0.85 mbar; P Off 0.6 mbar; P.max 20 mbar.
Совместимость: Данное реле давления разработано для использования в котлах следующих моделей:

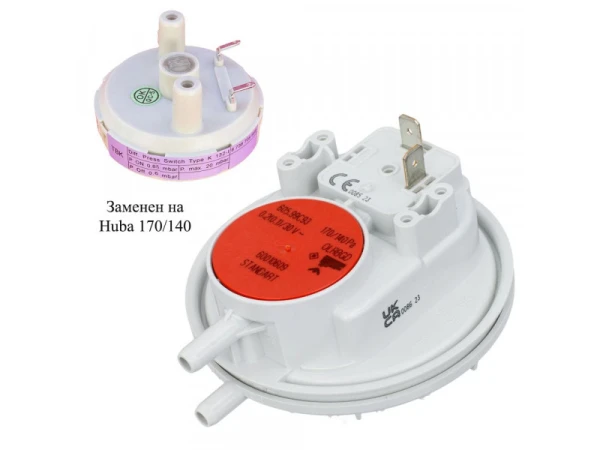

Замена: Модель Type K 132-I может быть заменена на Huba 170/140.
Производитель: Оригинальная запчасть от Bosch/Buderus/Junkers.
Тип товара: Прессостаты, реле давления воздуха.
Гарантийный срок: 6 месяцев.
Важная информация: Производитель оставляет за собой право вносить изменения во внешний вид, комплектацию и упаковку товара без предварительного уведомления. Эти изменения не влияют на функциональные характеристики и работоспособность изделия. Пожалуйста, учитывайте эту информацию при заказе и установке.
Назначение: Обеспечение безопасной и эффективной работы газовых котлов путем контроля давления дымовых газов и управления работой вентилятора и горелки.
