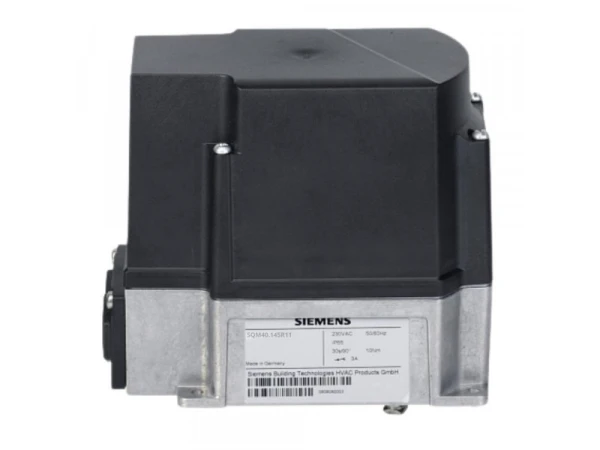

Сервопривод Siemens SQM40.145R11

Сервопривод Siemens SQM40.145R11 обеспечивает движение воздушных, газовых заслонок при эксплуатации жидкотопливных или газовых горелок высокой и средней мощности. Совместно с другими элементами системы позволяет поддерживать оптимальные характеристики горения. Сервопривод работает в сочетании с топочными автоматами, контроллерами, электронными регуляторами.

Основные параметры SQM40.145R11:

• работа от сети напряжением 110 В, -15%, +10%;
• крутящий момент – 5 Нм;
• время на полный ход (90º) – 15 секунд;
• вращение влево.

Комплектация и особенности:

• оснащение 3 переключателями;
• электронная печатная плата;
• реверсивный двигатель синхронного типа с защитой от блокировки;
• обработка зубчатого механизма и подшипников смазкой постоянного действия;
• возможность отсоединения приводного вала от двигателя вручную, нажатием на соединительный штифт (зацепление автоматическое);
• конструкция с основанием из литого под давлением алюминия и термостойкой, ударопрочной пластиковой крышкой;
• электрозащита корпуса по стандарту IP 54;
• простой способ настройки конечных и вспомогательных переключателей;
• угол открытия заслонки – 0…90°, внутренняя индикация;
• потенциометр для контроля положения вала;
• технологические отверстия в корпусе для ввода кабелей;
• электроподключение через винтовые клеммы;
• монтаж в любой ориентации;
• диапазон рабочих температур: -20...60 °C, влажность <95%.

Применение

Основная сфера применения – жидкотопливные и газовые промышленные горелки. Сервопривод Siemens SQM40.145R11 перемещает заслонку, регулируя поток топлива/ газа/ воздуха для получения оптимального состава сжигаемой смеси и эффективной работы котла.
